| پردازنده : |
ARM
|
| ورودی برق : | 220V AC |
| مصرف برق : | Max. 4 VA |
| نمایشگر : | LCD 4×20 Character |
| تعداد ورودی دیجیتال : | 8 ورودی |

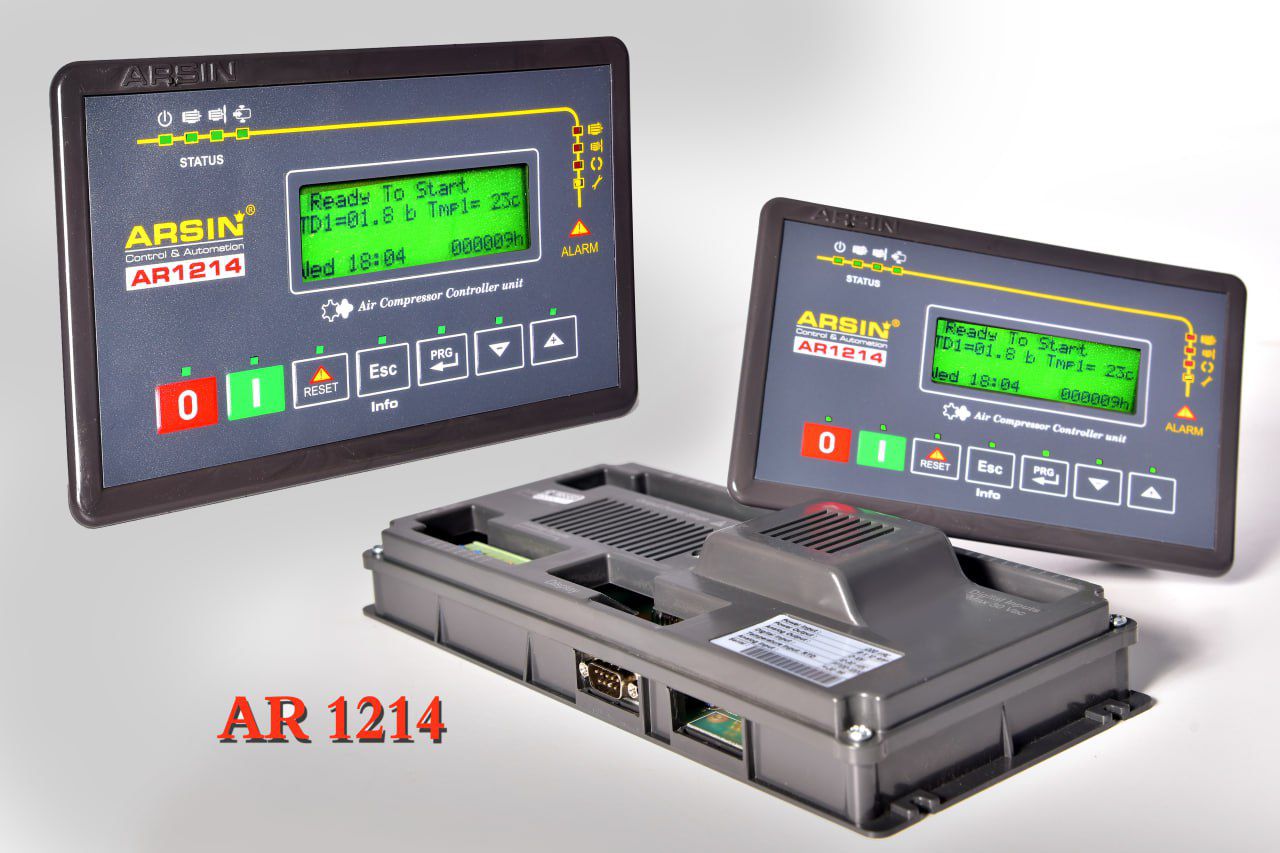

کنترل پنل کمپرسور AR1214 آرسین
پارامترهای عملکرد کنترل کمپرسور هوای فشرده AR1214 آرسین
پنل کنترل AR1214 با دریافت فرمان استارت آغاز به کار میکند. در صورتی که هیچ خطایی در دستگاه نباشد، موتور اصلی استارت میشود. بعد از روشن شدن موتور اصلی و طی مراحل ستاره مثلث با گذشت زمان تاخیر شیر برقی، شیر برقی فعال شده و دستگاه شروع به تولید باد می نماید. چنانچه فشار دستگاه از حد تنظیمی بیشتر شود تولید باد متوقف شده و دستگاه برای رفتن به حالت انتظار زمان گیری مینماید. در بازه زمانی انتظار اگر فشار کمپرسور پایین تر از حد تنظیمی قرار گرفت دستگاه دوباره تولید باد را آغاز میکند و زمان انتظار ریست میشود ولی چنانچه در بازه زمان انتظار فشار باد کاهش نیافت موتور اصلی خاموش میشود و منتظر کاهش فشار باد باقی میماند.بعد از کاهش فشار دوباره موتور اصلی روشن میشود و مراحل به ترتیب بالا از نو آغاز می شوند.
ویژگیهای پنل کنترل کمپرسور AR1214 آرسین
- صفحه نمایش LCD4 x 20 کاراکتر
- سه سطح دسترسی برای نصب و اپراتور و سوپروایزر همچنین قابلیت تنظیم کلیه پارامترها توسط اپراتور
- اطلاعات دستگاه، اعم از پارمترهای قابل تنظیم ،ساعت کار کرد ،دمای روغن واحد
هواساز ، مشاهده هر دو فشار دستگاه تا یك رقم اعشار ، و خطاها را به زبان انگلیسی و به صورت سنبل و لامپ سیگنال نمایش - سیستم اعلام هشدار هنگام رسیدن به زمان سرویس های دوره ای
- دارای هشت خروجی رله و هشت ورودی دیجیتال ایزوله
- قابلیت اتصال سه سنسور دما و دو سنسور فشار جهت نمایش مقادیر دما و فشار
دستگاه - دارای خروجی اینورتر برای کنترل دور موتور
- دارای پورت RS 485
- دارای حافظه ماندگار EEPROM
نحوه نصب و راه اندازی کنترل کمپرسور هوای فشرده AR1214 آرسین
جهت راهنمایی مراحل تنظیم برای تمامی پارامترهای تنظیمی، خطا و رفع خطا و نحوه ی سیمکشی بروشور محصول را دانلود کرده و به سرفصل های مربوطه مراجعه نمایید
بروشور محصول
برای دانلود بروشور پنل کنترل AR1214 بر روی تصویر زیر کلیک نمایید.
