| ابعاد پنل : |
150x110mm
|
| نوع نمایش : | LCD 2×20 chr |
| تعداد ورودی دیجیتال : |
[8x [10-30 VAC
|
| تعداد ورودی آنالوگ دما : |
[1x [PT1000
|
| تعداد ورودی آنالوگ فشار : |
[2x [4~20mA
|
| تعداد رله خروجی : |
[6x [250VAC @ 7A
|
| تغذیه : | 13VAC |
| خروجی اینورتر : |
[5pin[5~10VDC
|

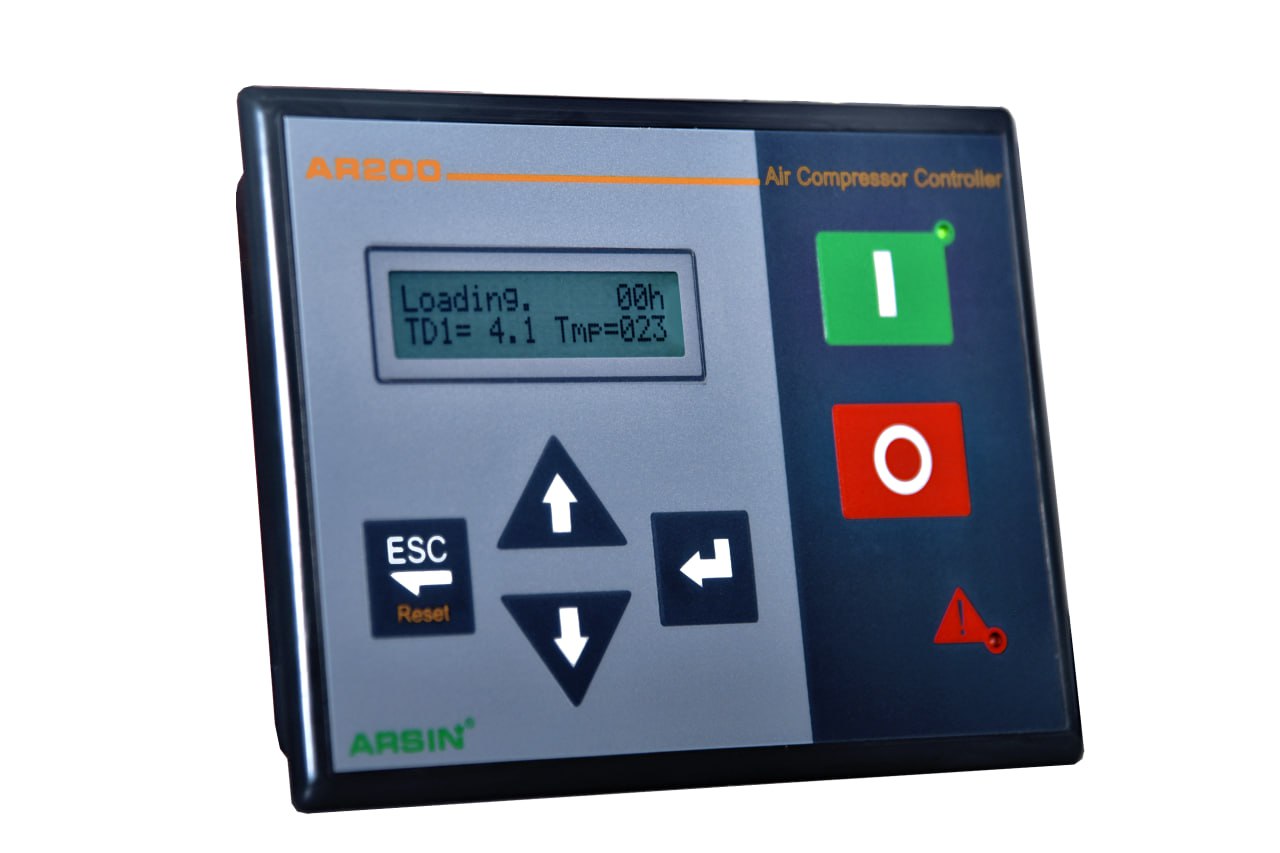

کنترل پنل کمپرسور AR200 آرسین
پارامترهای عملکرد کنترل کمپرسور هوای فشرده AR200 آرسین
این سیستم کنترل به صورت یکپارچه بوده و در دسته ی سیستم های کنترل اقتصادی با ابعاد کوچک قرارردارد.این نوع پنل دارای صفحه نمایش LCD 2 x 16 کاراکتر بوده که تمامی اطلاعات دستگاه اعم از پارمترهای قابل تنظیم و خطاها را به زبان انگلیسی نمایش میدهد.این پنل دارای شش خروجی رله وهشت ورودی دیجیتال ایزوله می باشد و همچنین قابلیت اتصال یک سنسور دما و دو سنسور فشار جهت نمایش مقادیر دما و فشار دستگاه را دارد.پارامترهای AR200 از طریق صفحه کلید موجود روی کنترلر توسط اپراتور تنظیم می شوند و تمامی اطلاعات پیش فرض این پنل کنترل در حافظهی ماندگار EEPROM ذخیره می شود.
ویژگیهای پنل کنترل کمپرسور AR200 آرسین
1 . مشاهده تمامی خطاها بصورت نوشتاری
2 . مشاهده فشار لحظه ای تا یک رقم اعشار
3 . مشاهده دمای روغن واحد هواساز
4 . قابلیت تنظیم کلیه پارامترها توسط اپراتور
5 . تنظیمات راه اندازی بطور پارامتریک
6 . مشاهده ساعت کارکرد دستگاه
7 . اعلام هشدار هنگام رسیدن به زمان سرویس های دوره ای
8 . دو سطح دسترسی برای اپراتور و سوپروایزر
9 . یک ورودی برای ترمیستور موتور
10 . دارای خروجی اینورتر برای کنترل دور موتور
11 . دارای پورت سریال RS485 با پروتکل مد باس
12 . دارای IC ساعت
نحوه نصب و راه اندازی کنترل کمپرسور هوای فشرده AR200 آرسین
جهت راهنمایی مراحل تنظیم برای تمامی پارامترهای تنظیمی، خطا و رفع خطا و نحوه ی سیمکشی بروشور محصول را دانلود کرده و به سرفصل های 7 الی 9 مراجعه نمایید
بروشور محصول
برای دانلود بروشور پنل کنترل AR200 بر روی تصویر زیر کلیک نمایید.
