| ولتاژ تغذیه : | 220V AC |
| مصرف برق : | Max. 4 VA |
| پردازنده : | ATmega 64 |
| نمایشگر : | 128pixel×64 , LED Backlight |
| نوع ورودی دیجیتال : | Isolation-Opt |
| تعداد ورودی دیجیتال : | 8 ورودی |
| نوع خروجی برق : | رله |
| تعداد خروجی برق : | 8 خروجی |
| نوع رلـــــــــــه : | Ampere 7 |

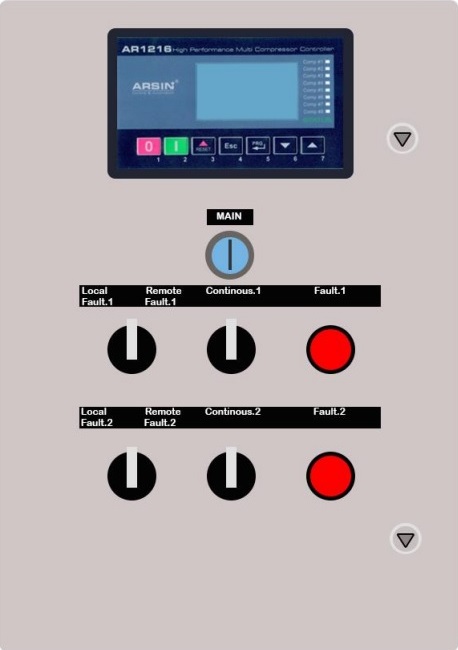

تابلو کنترلر سکوئنس AR1216
ویژگی های تابلو کنترلر سکوئنس AR1216 آرسین
- دوتکه دارای برد و پنل
- قابلیت چند کاناله شدن برای کنترل چند کمپرسور
- صفحه نمایش LCD 128 X 64 BACKLIGHT
- سه سطح دسترسی برای نصب و اپراتور و سوپروایزر همچنین قابلیت تنظیم کلیه پارامترها توسط
اپراتور - اطلاعات دستگاه، اعم از پارمترهای قابل تنظیم ،ساعت کار کرد،مشاهده فشار مخزن مشترک تا یک رقم
اعشار،و خطاها به زبان انگلیسی - قابلیت اتصال یک سنسور فشار جهت نمایش مقادیر فشار دستگاه
- حافظه ماندگار EEPROM
این سیستم کنترل برای مدیریت چند کمپرسور طراحی و ساخته شده است.اساس کنترل این سیستم مبنی به مدیریت فشار، زمان کارکرد و معیوب بودن هریک از کمپرسورها میباشد.به نحوی که برای هریک از کمپرسورها ساعت کارکرد، تنظیم فشار در نظر گرفته و با ارزیابی کمپرسورها اولویت در سرویس بودن هر یک از آنهارا به عهده میگیرد. وضعیت خطا داشتن یا نداشتن هر یک از کمپرسورها و اولویت آنها با علامت * روی صفحه نمایش کنترل پنل نشان داده میشود.
- تنظیم حد فشار: عملکرد این سیستم برای هریک از کمپرسورها،یک نقطه تنظیمی با تابع تاخیر
تعریف میشود. - تنظیم حد ساعت کارکرد: عملکرد این سیستم بر اساس تنظیم ساعت کارکرد،که پس از سپری
شدن ساعت کارکرد کمپرسور مربوطه،سیستم به طور اتوماتیک نسبت به تعویض کمپرسورها
اقدام میکند. - تنظیم بر اساس معیوب بودن کمپرسور: عملکرد این سیستم بر اساس وجود خطا در کمپرسور،که
به طور اتومات کمپرسور معیوب را حذف کرده و اولویت را به کمپرسور بعدی میدهد.
نحوه نصب و راه اندازی تابلو کنترلر سکوئنس AR1216
جهت راهنمایی مراحل تنظیم برای تمامی پارامترهای تنظیمی، خطا و رفع خطا و نحوه ی سیمکشی بروشور محصول را دانلود کرده و به سرفصل های مربوطه مراجعه نمایید
بروشور محصول
برای دانلود بروشور تابلو کنترلر AR1216 بر روی تصویر زیر کلیک نمایید.
